Современные материалы для газового оборудования в квартире

В жилых квартирах основным устройством, потребляющим газ, традиционно является кухонная плита. В рамках данного раздела мы опустим вопросы, касающиеся норм размещения этого прибора, и сосредоточимся на методах его присоединения к газораспределительной магистрали, а также на современных материалах, используемых для этих целей.

Исторически для соединения плиты со стояком применялись жесткие трубы и фитинги, что делало последующее передвижение оборудования невозможным. Широкое распространение импортной бытовой техники привело к внедрению новых технологий монтажа. Сегодня подключение осуществляется с помощью гибкой подводки. Использование подобных шлангов разрешено действующими нормативами, однако их установка требует неукоснительного следения регламентированным правилам эксплуатации газовых систем.

Согласно «Правилам безопасности в газовом хозяйстве» (ПБ 12-368-00), монтажные работы могут выполнять исключительно квалифицированные специалисты, прошедшие обучение, аттестацию и обязательную ежегодную проверку знаний по технике безопасности и методам ведения газоопасных работ в аккредитованных учебных центрах. Предприятие, в котором трудятся такие мастера, должно состоять на учете в местной газотехнической инспекции.

Ключевой задачей при подсоединении плиты является достижение абсолютной герметичности газовой линии. Требования безопасности предписывают сводить к минимуму количество разборных стыков на трубопроводе. В идеале они должны присутствовать лишь в точках подключения запорного крана и самого бытового прибора.

Для организации гибкого подвода к бытовым газовым плитам применяются несколько видов рукавов:

• Резинотканевый шланг — обладает наибольшей гибкостью среди аналогов. Хотя он уступает другим типам в механической прочности, его преимуществом является диэлектричность.

Рис. Резинотканевый рукав

• Резиновый рукав в металлической оплетке с желтыми маркерами — наиболее распространенный на сегодняшний день вариант. Аналогичные шланги, но с синей или красной полосой, используются для водоснабжения. Газовые модели идентифицируются по желтым отметкам.

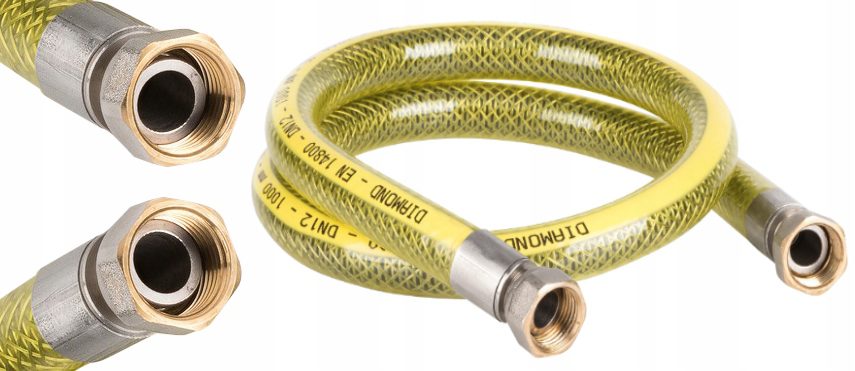

Рис. Резиновый рукав в металлической оплетке

• Сильфонный металлический рукав — отличается максимальной жесткостью, надежностью и высокой стоимостью. Для идентификации окрашивается в желтый цвет. Именно этот тип рекомендован отечественными нормативами как наиболее устойчивый к рабочему давлению в системе.

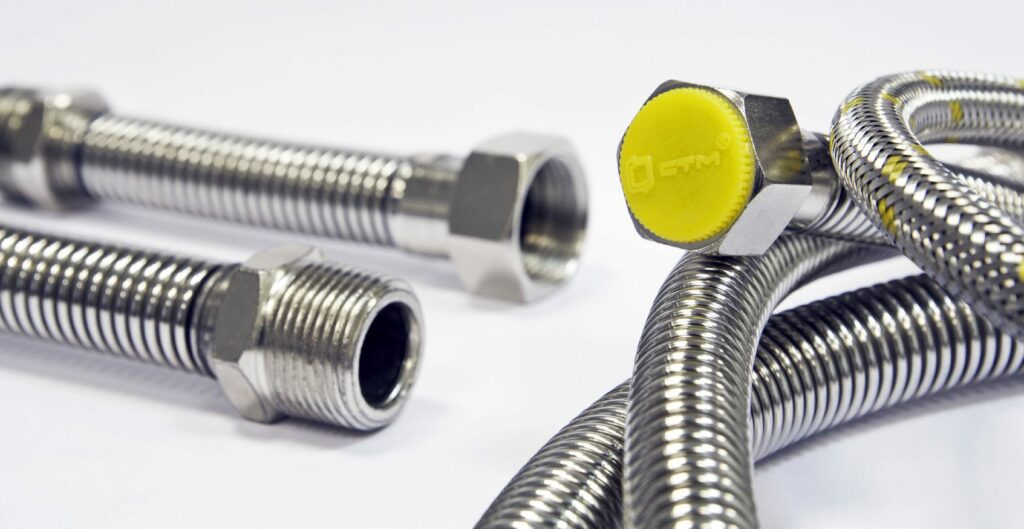

Рис. Сильфонный металлорукав

Внутренний диаметр газового шланга должен составлять как минимум 10 мм. Современная плита — это мощный прибор, и более узкое сечение может привести к недостаточному объему подачи газа для одновременной работы всех конфорок и духового шкафа.

Важнейшим условием при использовании резинового или сильфонного гибкого подвода является обязательная установка изолирующих диэлектрических вставок. Они изготавливаются из пластика или комбинированных материалов.

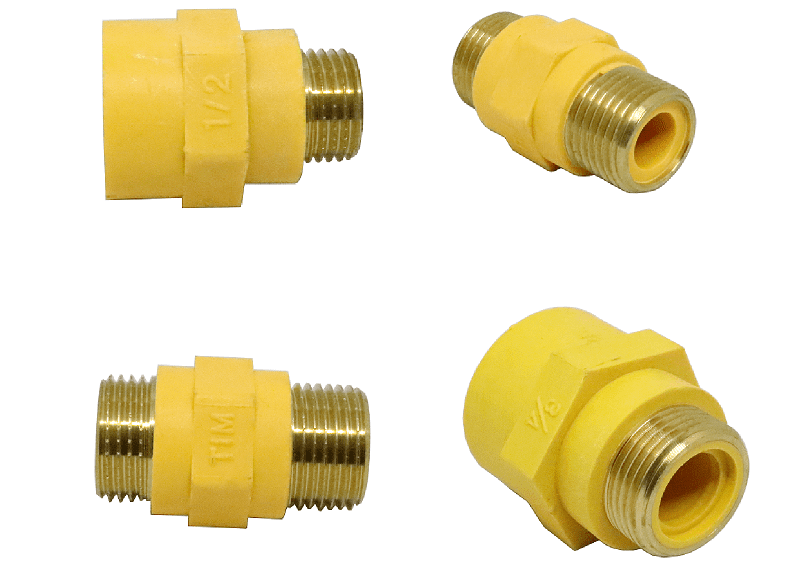

Рис. Изолирующая вставка

На внешний газопровод, проложенный в земле, подается небольшой положительный электрический потенциал для защиты от коррозии. На вводе в здание устанавливается диэлектрическая вставка, которая разрывает эту цепь, и внутридомовые стояки, как правило, не находятся под напряжением — при условии исправности данной вставки.

В случае ее повреждения, а также при выходе из строя изоляции самой плиты, электрический ток может пойти по металлическим элементам сильфонного рукава или оплетке резинового шланга, соединяющего прибор со стояком. Именно для предотвращения такой опасной ситуации и требуется монтаж дополнительной диэлектрической вставки непосредственно в точке подключения плиты.
