Захваты для сэндвич-панелей: конструкция

В современной строительной индустрии сэндвич-панели нашли широкое применение при возведении разнообразных зданий и сооружений. Для их безопасной и эффективной транспортировки разработаны особые захваты. Этот востребованный стройматериал состоит из двух наружных листов, между которыми размещается слой тепло- и звукоизоляционного материала. Внешние поверхности отличаются прочностью, устойчивостью к износу и не подвержены негативному влиянию окружающей среды. Производство панелей осуществляется в заводских условиях, а уже на стройплощадке из них оперативно монтируются ограждающие конструкции, формирующие теплое и надежное здание.

В настоящее время применяются два основных типа захватов, предназначенных для работы с сэндвич-панелями:

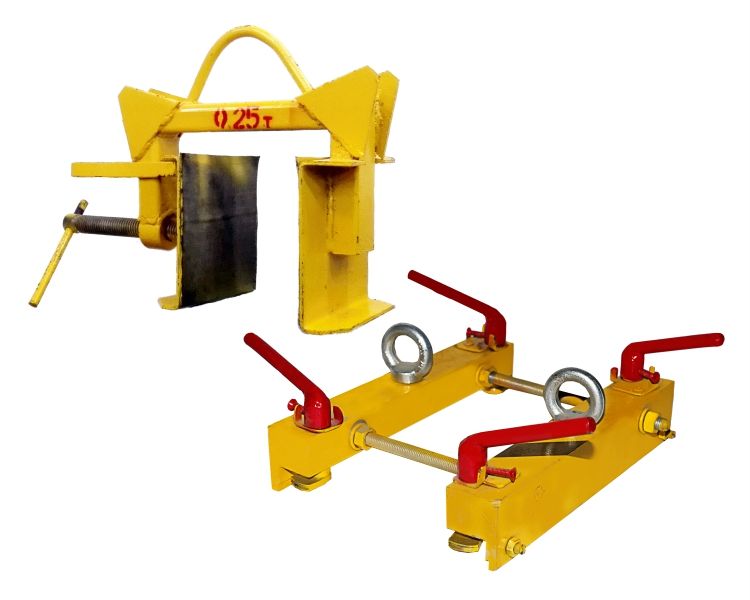

• Для кровельных панелей. Они используются для подъема и перемещения панелей в горизонтальном положении. Конструктивно представляют собой раму, выполненную в форме буквы «Н», располагающуюся в нижней части. Панель укладывается на эту раму и фиксируется сверху широкими прижимными пластинами. Пластины соединены с нижней частью в местах пересечения балок. В верхней части конструкции находятся два кольца, к которым крепятся стропы, соединяющиеся с крюком подъемного крана.

• Для стеновых сэндвич-панелей. Эти захваты обеспечивают удержание панелей в вертикальном положении. Такелажное устройство представляет собой компактный элемент, состоящий из пары прижимных пластин, работающих по принципу струбцины. Регулировка усилия прижима осуществляется вращением рукоятки, что позволяет надежно фиксировать панель на время перемещения.

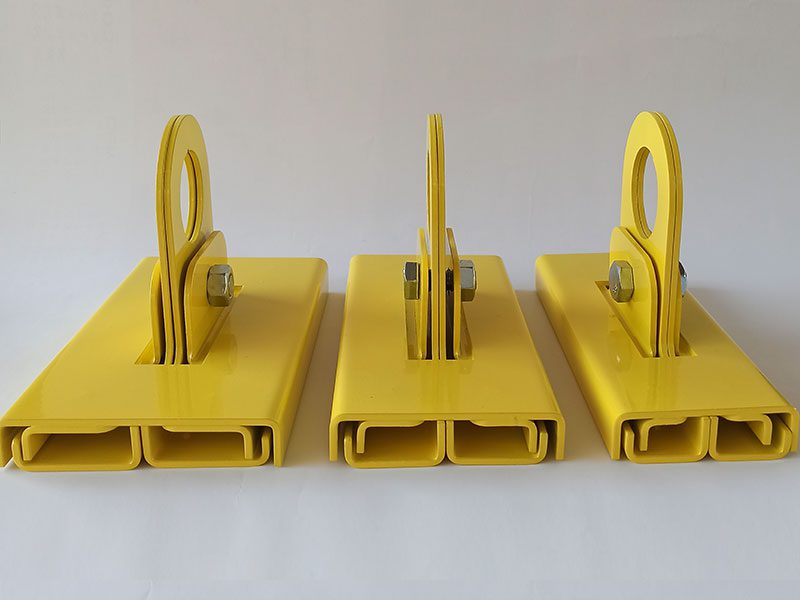

• Для стеновых панелей с применением гнутых металлических пластин. Они соединяются друг с другом плоскими сторонами и надежно удерживают материал. Пластины стягиваются болтами с гайками, обеспечивая необходимую силу прижима.

В комплекте с двумя последними типами захватов для стеновых панелей часто используется траверса. Она представляет собой длинную балку, на которую подвешиваются захваты для обеспечения устойчивого положения панели. Над балкой располагаются кольца для крепления стальных тросов или цепей, которые соединяются в верхней точке с крюком крана.

Основным элементом любого захвата для сэндвич-панелей является плоская прижимная поверхность. Такая конструкция обеспечивает равномерное распределение нагрузки по всей площади панели. Это позволяет снизить давление на материал и повысить надежность удержания за счет увеличения силы трения между панелью и захватом.

Такелажное оборудование изготавливается из высококачественной стали, обладающей повышенной прочностью и надежностью. Конструкция захватов разрабатывается инженерами с учетом специфики транспортируемых панелей. Использование швеллеров и двутавров позволило снизить вес и материалоемкость изделий, а также, как следствие, их стоимость, сохранив при этом высокие показатели прочности и грузоподъемности.
