Качественный монтаж сплит-системы

Кондиционер – это не тот прибор, который достаточно просто подключить к сети, и он начнет работать. Ключевым фактором здесь является не столько само устройство, сколько качество его установки и последующего обслуживания. Прежде всего, необходимо грамотно выбрать место для монтажа, так как от этого напрямую зависит эффективность работы всей системы.

При выборе места для внутреннего блока сплит-системы стоит учесть следующие моменты:

Высота установки должна быть не менее 2,4 м.
Расстояние от стены и потолка до блока – более 150 мм.
Внешний блок должен находиться на расстоянии по высоте не более 5 м от внутреннего.
Направление исходящего воздуха не должно попадать на места, где люди проводят много времени (кровать, рабочий стол, диван).
В выбранном месте должна быть возможность прокладки трубок и сверления отверстий в стене.
Расположение блока должно обеспечивать легкий доступ для снятия и промывки воздушных фильтров.
Телевизор и радиоприемник должны быть на расстоянии не ближе 1 метра от внутреннего блока.
Рядом с блоком не должно быть флуоресцентных ламп.
Свободное пространство перед блоком для выхода воздушного потока должно составлять не менее 300 мм.

Требования к монтажу внешнего блока:

Место установки должно обеспечивать хорошую вентиляцию.
Блок должен быть защищен от попадания грязи и вредных газов.
Необходимо обеспечить легкий доступ для демонтажа и сервисного обслуживания.
Выход воздушного потока не должен ничем ограничиваться.

Монтажные работы должны проводиться с использованием профессионального инструмента и силами квалифицированных специалистов. Каждый производитель кондиционеров предоставляет подробную инструкцию по установке своей продукции.

Основные принципы качественного монтажа сплит-системы:

Кронштейны для внешнего блока должны быть надежно закреплены через все предусмотренные отверстия. Размер кронштейна и количество крепежных элементов зависит от габаритов блока.

Кронштейны для внешнего блока должны быть надежно закреплены через все предусмотренные отверстия. Размер кронштейна и количество крепежных элементов зависит от габаритов блока.

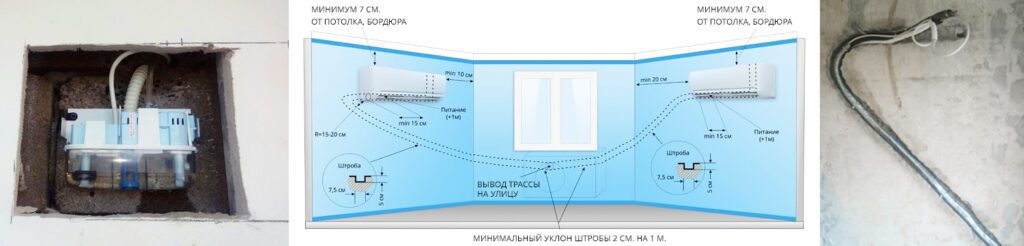

Медные трубки, проходящие сквозь стену, обязательно должны быть в теплоизоляции. Максимальная длина таких трубок составляет 15 м. Некоторые установщики, упрощая задачу, прокладывают трубки без теплоизоляции внутри стены, лишь частично изолируя их снаружи. Это может привести к образованию конденсата внутри стены из-за разницы температур, что, в свою очередь, может спровоцировать появление плесени. Теплоизоляционные материалы следует надежно соединять между собой (например, скотчем), чтобы избежать их расхождения и обнажения медных трубок. Теплоизоляция должна быть бесшовной по всей длине медных трубок.

Медные трубки, проходящие сквозь стену, обязательно должны быть в теплоизоляции. Максимальная длина таких трубок составляет 15 м. Некоторые установщики, упрощая задачу, прокладывают трубки без теплоизоляции внутри стены, лишь частично изолируя их снаружи. Это может привести к образованию конденсата внутри стены из-за разницы температур, что, в свою очередь, может спровоцировать появление плесени. Теплоизоляционные материалы следует надежно соединять между собой (например, скотчем), чтобы избежать их расхождения и обнажения медных трубок. Теплоизоляция должна быть бесшовной по всей длине медных трубок.

Медные трубки, проходящие сквозь стену, обязательно должны быть в теплоизоляции. Максимальная длина таких трубок составляет 15 м. Некоторые установщики, упрощая задачу, прокладывают трубки без теплоизоляции внутри стены, лишь частично изолируя их снаружи. Это может привести к образованию конденсата внутри стены из-за разницы температур, что, в свою очередь, может спровоцировать появление плесени. Теплоизоляционные материалы следует надежно соединять между собой (например, скотчем), чтобы избежать их расхождения и обнажения медных трубок. Теплоизоляция должна быть бесшовной по всей длине медных трубок.

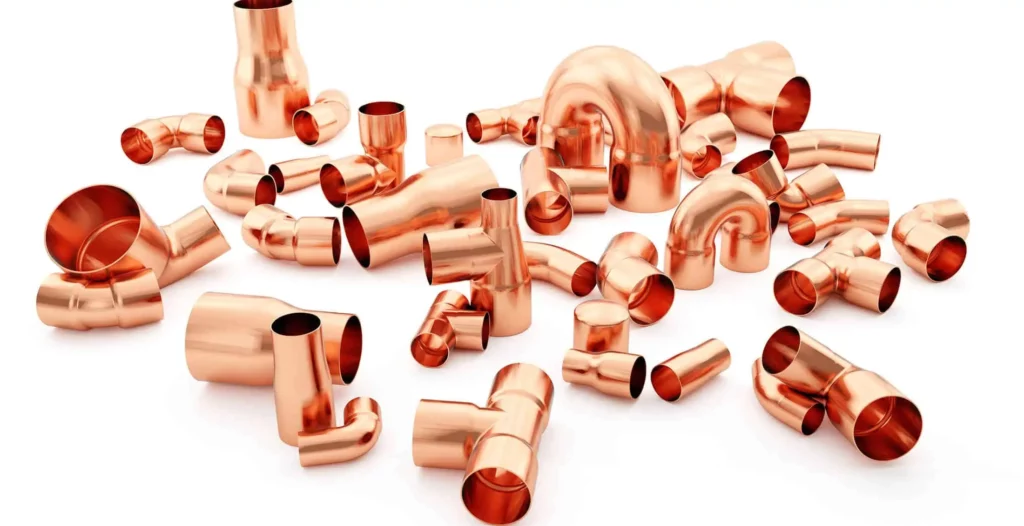

Рис. Медные трубки

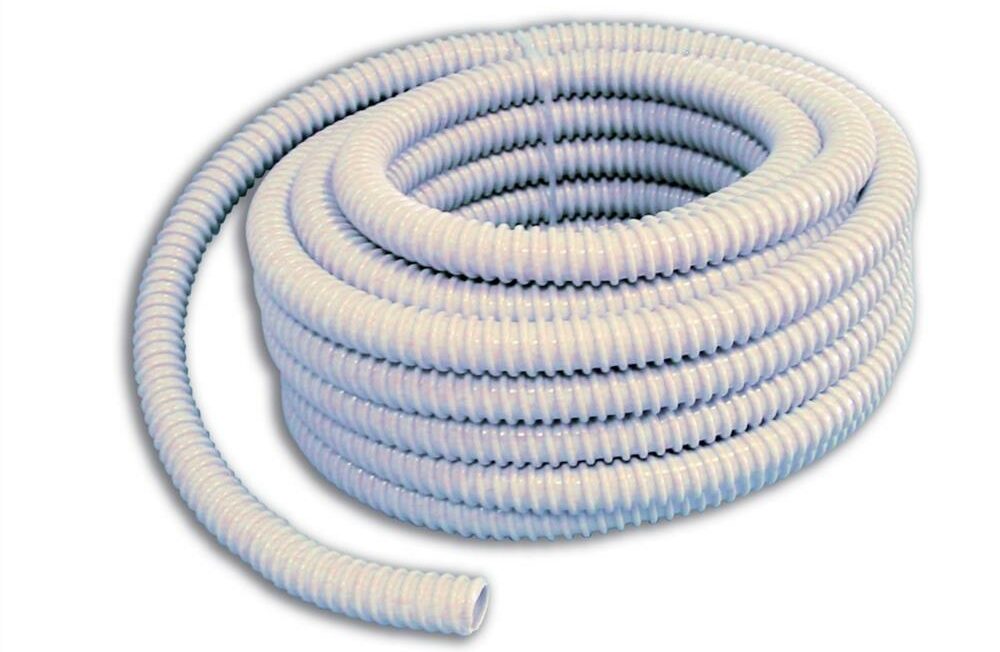

Для дренажного шланга предпочтительнее использовать гофрированный вариант. Место соединения дренажного шланга внешнего блока с шлангом от внутреннего блока должно быть надежно фиксировано не только изолентой, но и металлическим хомутом. Дренажная трубка обязана иметь уклон в сторону слива не менее 1 см на метр. Закрепление должно исключать провисание шланга, чтобы предотвратить образование водяных пробок. После завершения монтажа рекомендуется пролить дренажную систему водой, чтобы проверить ее работоспособность.

Для дренажного шланга предпочтительнее использовать гофрированный вариант. Место соединения дренажного шланга внешнего блока с шлангом от внутреннего блока должно быть надежно фиксировано не только изолентой, но и металлическим хомутом. Дренажная трубка обязана иметь уклон в сторону слива не менее 1 см на метр. Закрепление должно исключать провисание шланга, чтобы предотвратить образование водяных пробок. После завершения монтажа рекомендуется пролить дренажную систему водой, чтобы проверить ее работоспособность.

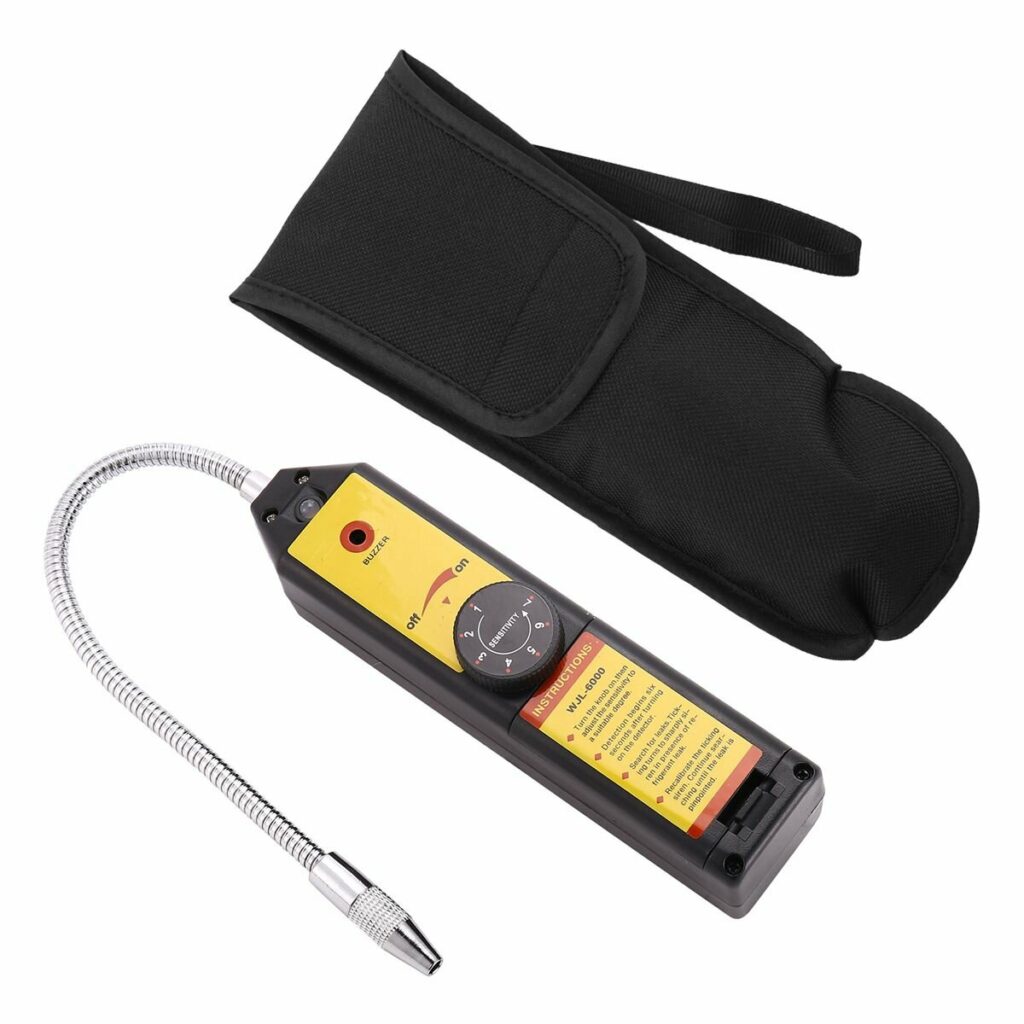

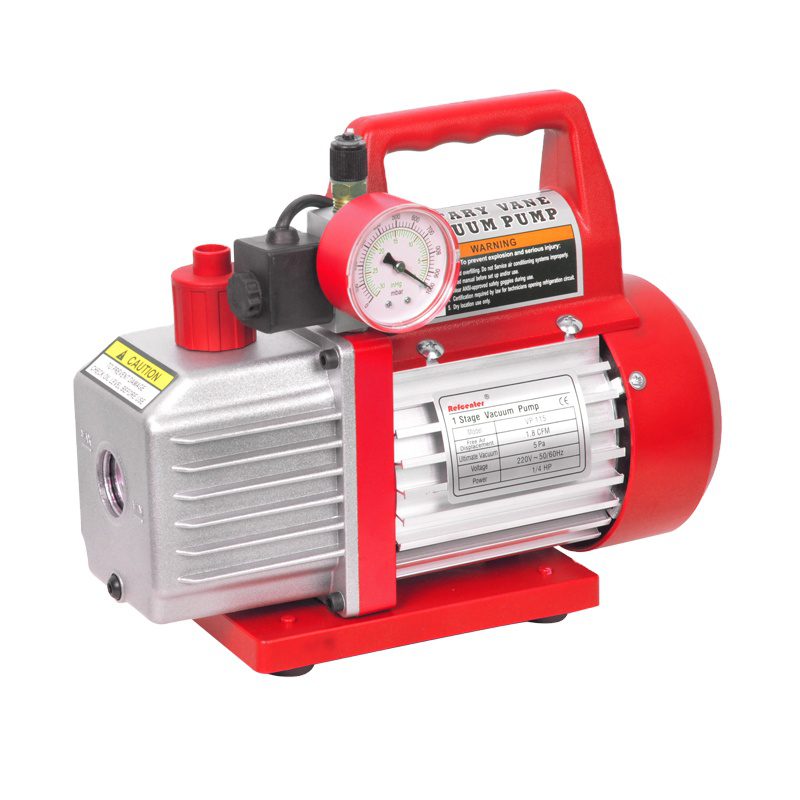

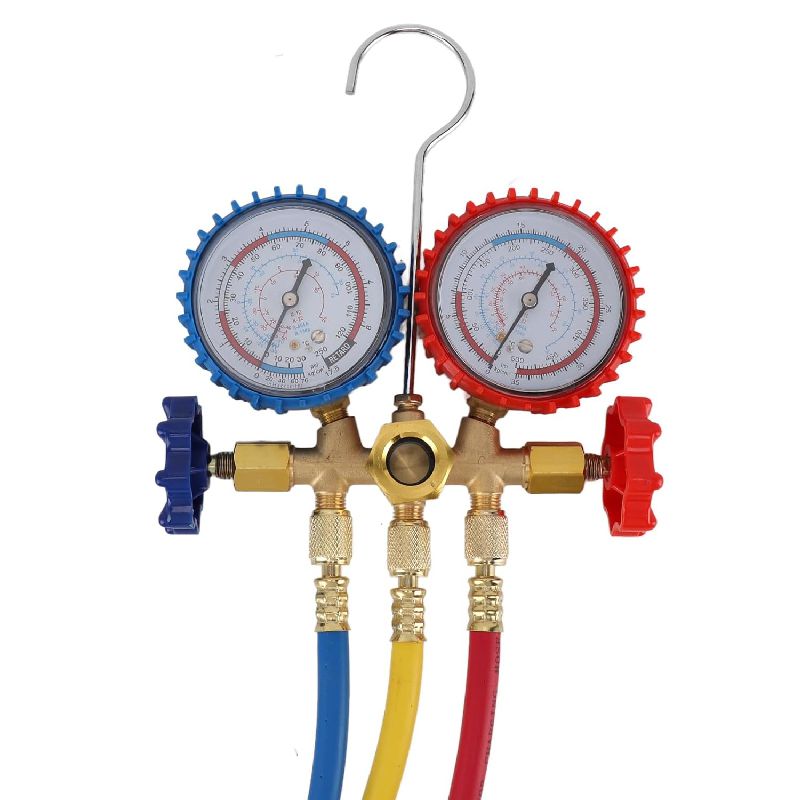

Вакуумизация системы обязательна независимо от длины фреоновых магистралей. Отсутствие вакуумизации ведет к попаданию в систему воздуха с влагой, что со временем приводит к окислению и порче компрессорного масла, а следовательно, к выходу из строя компрессора. Для вакуумизации требуются вакуумный насос и манометрический коллектор. Процедура включает присоединение шлангов коллектора к внешнему блоку и насосу, последующую работу насоса в течение 10-15 минут, а затем его отключение и перекрытие коллектора. Этот этап занимает около 40-50 минут, позволяя не только откачать воздух, но и проверить герметичность системы. После этого запускается фреон, и производится повторная проверка на утечки с помощью течеискателя или мыльного раствора.

Соединительные гайки на внутреннем блоке должны быть теплоизолированы. Это предотвратит образование конденсата на гайках, который может привести к подтекам из-под блока при высокой влажности.

Соединительные гайки на внутреннем блоке должны быть теплоизолированы. Это предотвратит образование конденсата на гайках, который может привести к подтекам из-под блока при высокой влажности.

Соединения между медными трубами, идущими от внутреннего блока к общей магистрали, ни в коем случае не должны быть скрыты в стене. Допускается их легкое подпенивание для фиксации. Это обеспечит возможность демонтажа блока для обслуживания.

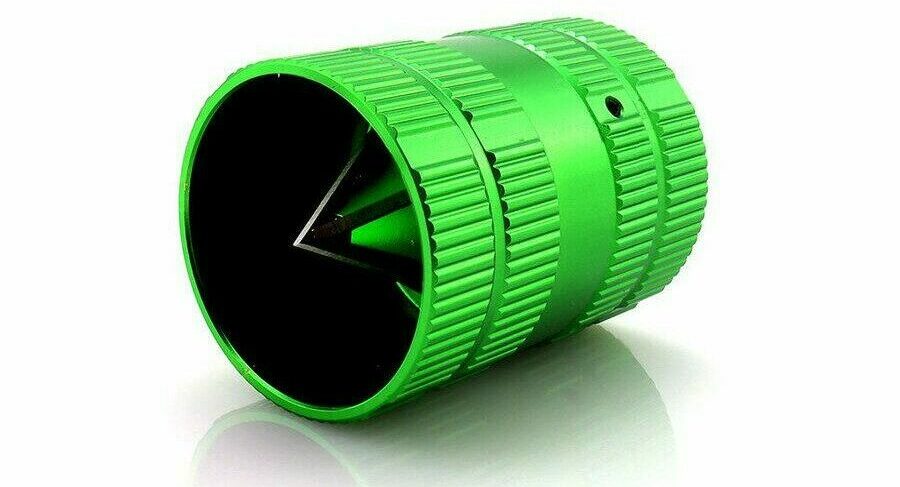

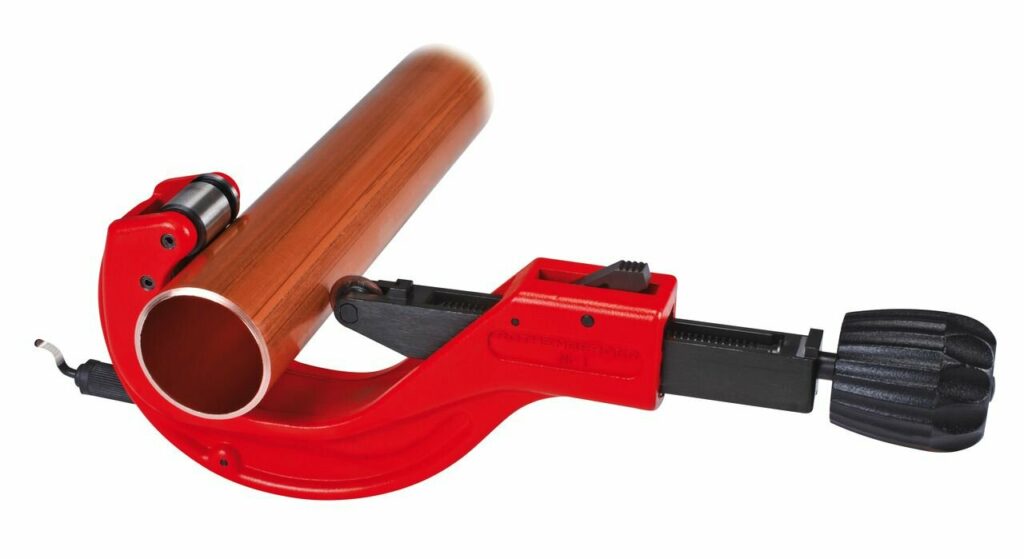

Резка медных труб должна выполняться специальным труборезом, а места срезов следует обрабатывать риммером для удаления заусенцев и выравнивания поверхности.

Резка медных труб должна выполняться специальным труборезом, а места срезов следует обрабатывать риммером для удаления заусенцев и выравнивания поверхности.

Перед прокладкой фреоновых труб через отверстие в стене их концы обязательно должны быть заглушены (например, обжаты). Это предотвратит попадание внутрь грязи и пыли, которые могут вывести из строя компрессор.

Перед прокладкой фреоновых труб через отверстие в стене их концы обязательно должны быть заглушены (например, обжаты). Это предотвратит попадание внутрь грязи и пыли, которые могут вывести из строя компрессор.

Если коммуникации внутри помещения будут проложены в декоративном коробе, то щели между коробом и внутренним блоком следует герметизировать белым силиконовым герметиком.

Если коммуникации внутри помещения будут проложены в декоративном коробе, то щели между коробом и внутренним блоком следует герметизировать белым силиконовым герметиком.

Коммуникации, проходящие по наружной стене, рекомендуется крепить к ней. Сильный ветер может раскачивать трубы, что потенциально может привести к разрывам в местах вальцовок на внешнем блоке и, как следствие, к утечке фреона. Для сохранения эстетичного вида фасада здания медные трубы («трассу») обычно прокладывают внутри помещения, выводя наружу лишь в точке соединения с наружным блоком.

Коммуникации, проходящие по наружной стене, рекомендуется крепить к ней. Сильный ветер может раскачивать трубы, что потенциально может привести к разрывам в местах вальцовок на внешнем блоке и, как следствие, к утечке фреона. Для сохранения эстетичного вида фасада здания медные трубы («трассу») обычно прокладывают внутри помещения, выводя наружу лишь в точке соединения с наружным блоком.
